产品特性
| 全国产化网络交换芯片；
| 最多支持20路千兆SFP插槽光口；
| 最多支持24路千兆电口；
| 支持STP/RSTP/ERPS等多种冗余保护协议；
| 支持QoS、VLAN、IGMPSnooping等管理功能；
| 可选（DCL/DCH）24V/48V,AC220V电源输入；
| 支持宽温工作范围-40~+75℃；
| 支持IP40防护等级；
| 支持机架及导轨安装方式
产品概述
ZJIES-W系列国产化工业以太网交换机，为满足国家特种行业客户部署安全自主可控网络的需要，而推出的新一代自主可控工业以太网交换机产品。采用国产主流交换芯片，配套元器件均采用国产品牌，产品支持WEB管理，管理功能齐全，包括QoS、VLAN、ACL、IGMPSnooping等。提高了网络的可靠性和互通性。宽温设计，强抗电磁干扰能力，满足严苛的工业现场环境应用的需求，适合构建高速全千兆工业现场接入网络。
交换机规格
ZJIES-W国产化工业以太网交换机 | ||||
产品型号 |
|
| ||

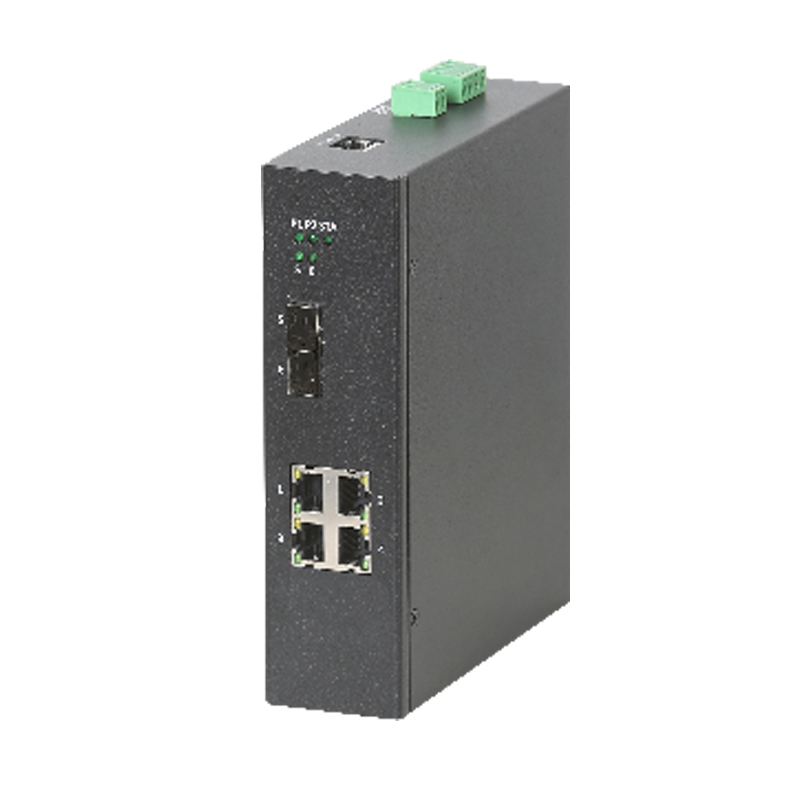

ZJIES3000DW-GC-8GT-AC（DCL/DCH） | ZJIES3000DW-GC-4GT2GB-AC（DCL/DCH） | |||
IEEE标准 | ||||
IEEE802.3、IEEE802.3u、IEEE802.3ab、 IEEE802.3z、 IEEE802.3x、 IEEE802.3d 、IEEE802.1w、 IEEE802.1s 、ITU-T G.8032、 IEEE802.1p 、IEEE802.1Q、 IEEE802.3ad、 IEEE802.1x 、IEEE802.1ab | ||||
交换特性 | ||||
MAC地址表 | 8K | |||
数据包缓存 | 3Mbit | |||
处理方式 | 存储转发 | |||
接口 | ||||
以太网电口 | 8*10/100/1000Base-T | 4*10/100/1000Base-T | ||
以太网光口 | - | 2*1000Base-X SFP插槽光口 | ||
LED指示灯 | 电源、电口、状态 | 电源、电口、光口、状态 | ||
控制串口 | RS-232，RJ45连接器，9600bps，8，N，1 | |||
电源 | ||||
AC电源输入 | 4针端子，单/双电源可选；220V电源支持范围为100~240VAC | |||
DC电源输入 | 4针端子，双输入电源;24VDC电源支持范围为12-36VDC；48VDC电源支持范围为36-56VDC | |||
电源功耗 | 最大15瓦 | |||
电源保护 | 反接保护、过载保护 | |||
告警 | 2针端子 | |||
物理特性 | ||||
外壳 | IP40金属外壳 | |||
安装方式 | 默认导轨安装，可选壁挂安装 | |||
尺寸 | 47(W)x175(H)x150(D)mm | |||
环境属性 | ||||
工作温度 | -40~75°C | |||
储存温度 | -40°C~85°C | |||
相对湿度 | 5~95%(无凝霜) | |||
质保期 | ||||
MTBF | 320000h | |||
保修期 | 5年 | |||
ZJIES-W国产化工业以太网交换机 | ||||
产品型号 |
|
|
| |

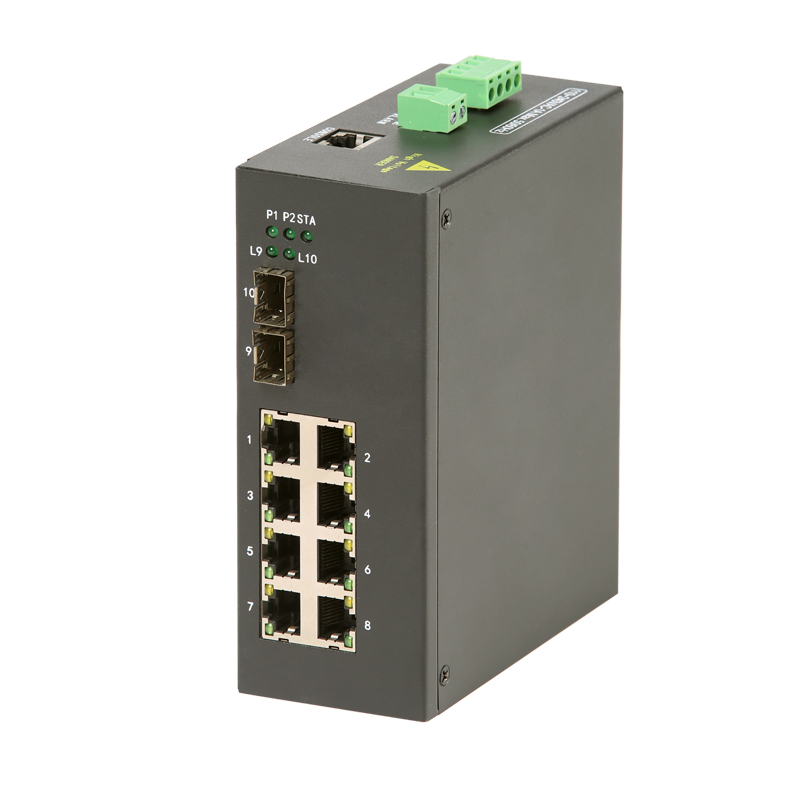

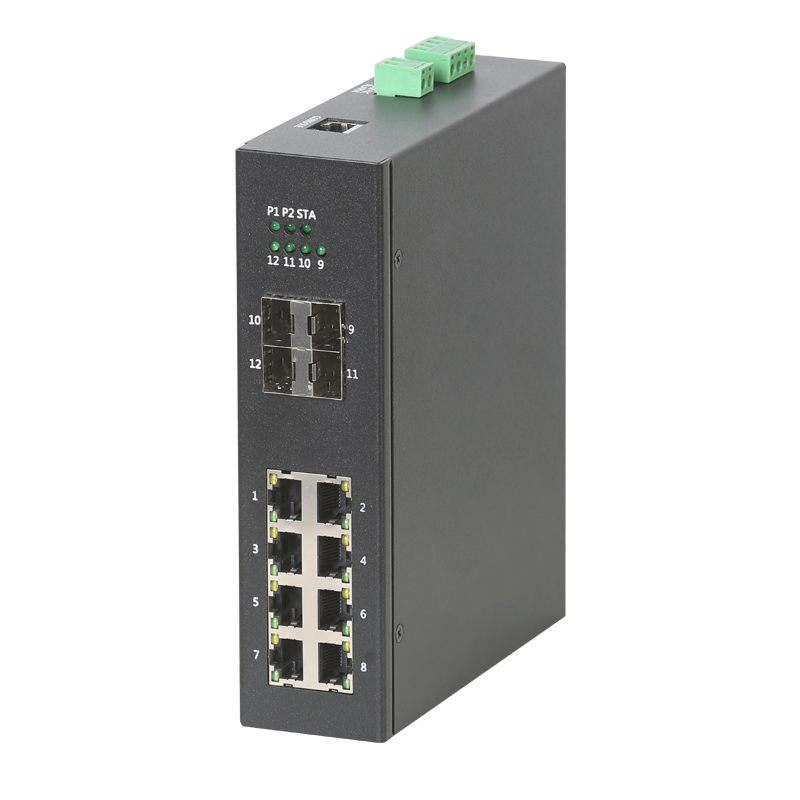

ZJIES3000DW-GC-8GT2GB-AC（DCL/DCH） | ZJIES3000DW-GC-8GT4GB-AC（DCL/DCH） | ZJIES3000DW-GC-8GT8GB-AC（DCL/DCH） | ||
IEEE标准 | ||||
IEEE802.3、IEEE802.3u、IEEE802.3ab、 IEEE802.3z、 IEEE802.3x、 IEEE802.3d 、IEEE802.1w、 IEEE802.1s 、ITU-T G.8032、 IEEE802.1p 、IEEE802.1Q、 IEEE802.3ad、 IEEE802.1x 、IEEE802.1ab | ||||
交换特性 | ||||
MAC地址表 | 8K | |||
数据包缓存 | 3Mbit | |||
处理方式 | 存储转发 | |||
接口 | ||||
以太网电口 | 8*10/100/1000Base-T | |||
以太网光口 | 2*1000Base-X SFP插槽光口 | 4*1000Base-X SFP插槽光口 | 8*1000Base-X SFP插槽光口 | |
LED指示灯 | 电源、电口、光口、状态 | |||
控制串口 | RS-232，RJ45连接器，9600bps，8，N，1 | |||
电源 | ||||
AC电源输入 | 4针端子，单/双电源可选；220V电源支持范围为100~240VAC | |||
DC电源输入 | 4针端子，双输入电源;24VDC电源支持范围为12-36VDC；48VDC电源支持范围为36-56VDC | |||
电源功耗 | 最大15瓦 | |||
电源保护 | 反接保护、过载保护 | |||
告警 | 2针端子 | |||
物理特性 | ||||
外壳 | IP40金属外壳 | |||
安装方式 | 默认导轨安装，可选壁挂安装 | |||
尺寸 | 47(W)x175(H)x150(D)mm | 50(W)x175(H)x146(D)mm | ||
环境属性 | ||||
工作温度 | -40~75°C | |||
储存温度 | -40°C~85°C | |||
相对湿度 | 5~95%(无凝霜) | |||
质保期 | ||||
MTBF | 320000h | |||
保修期 | 5年 | |||
ZJIES-W国产化工业以太网交换机 | ||||
产品型号 |
|
|
| |

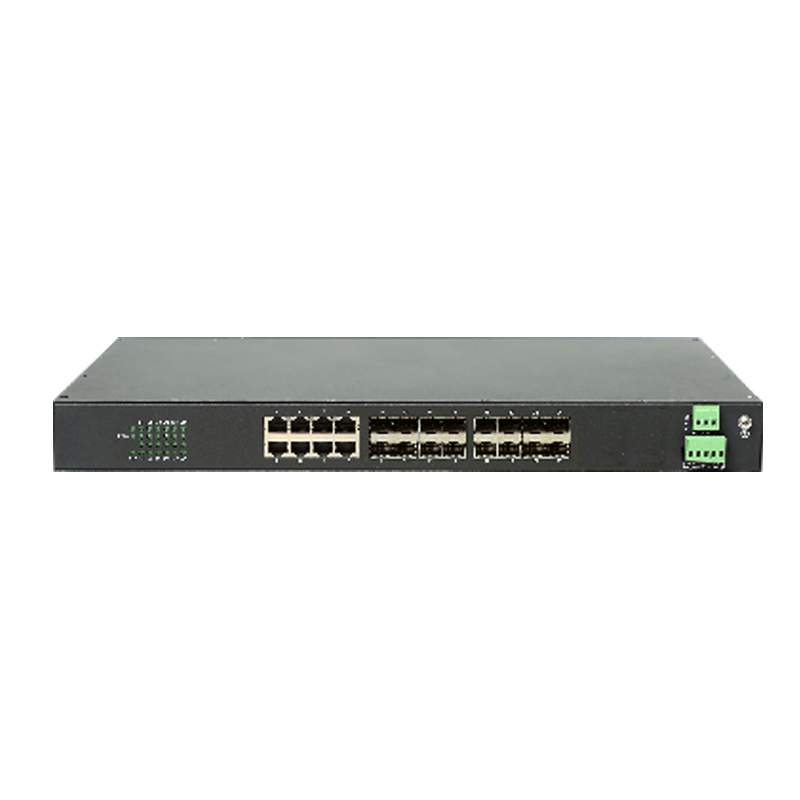

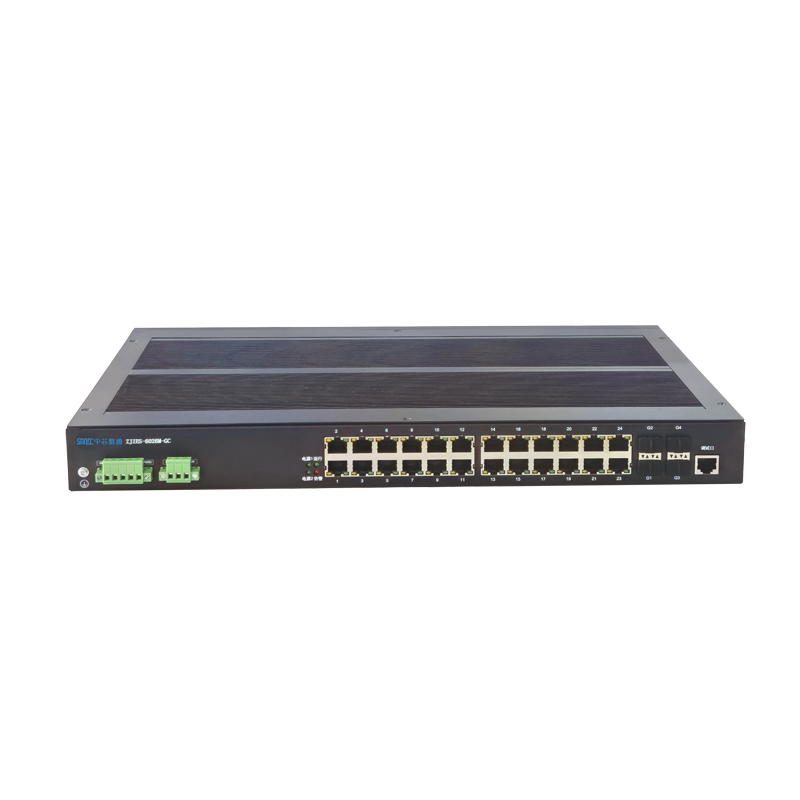

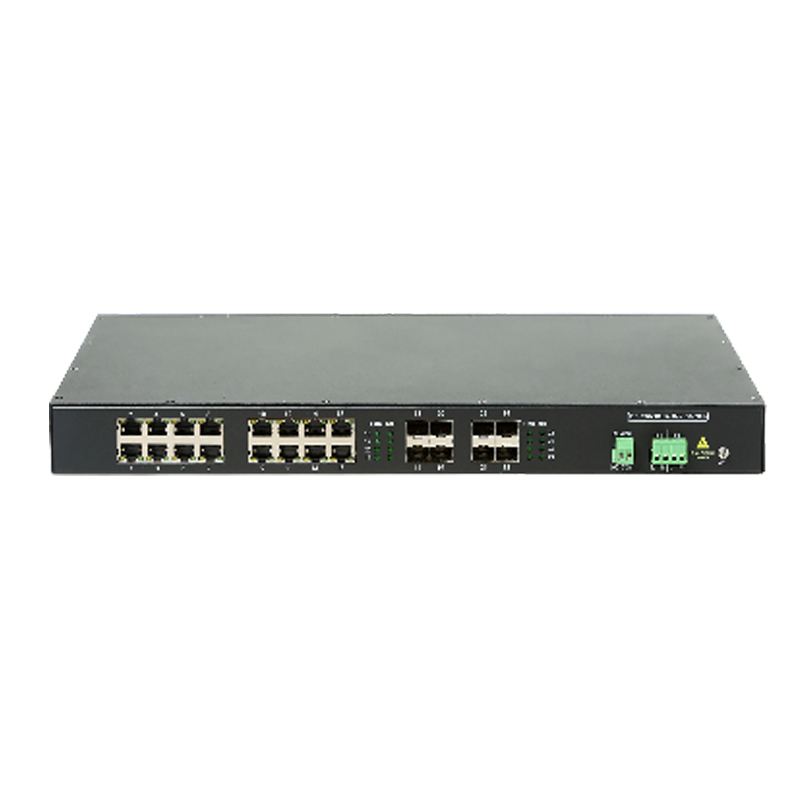

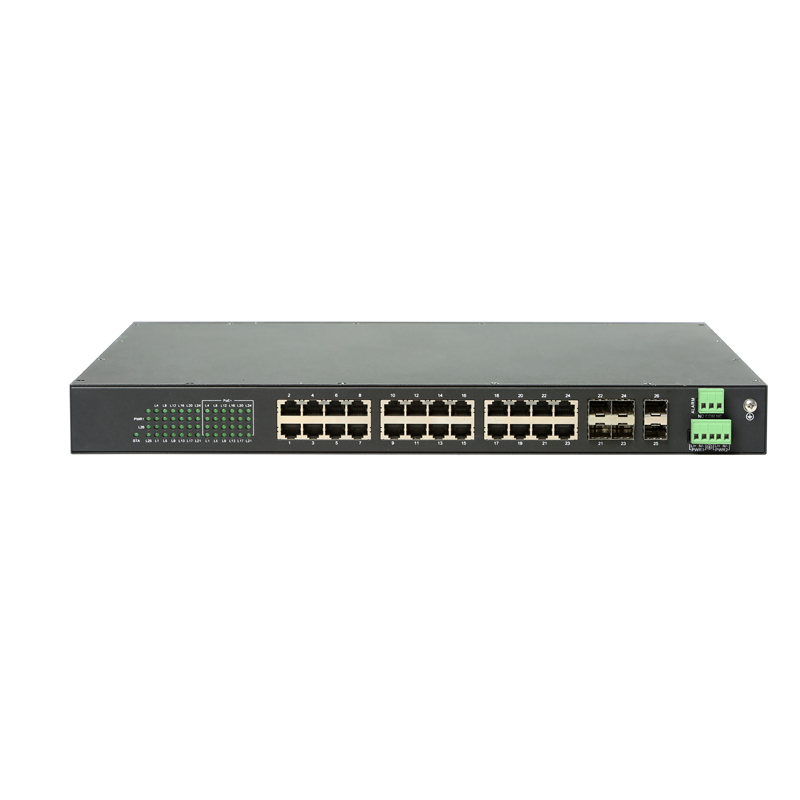

ZJIES6028MW-GC- 24GT4GB-AC（DCL/DCH） | ZJIES6028MW-GC- 16GT8GB-AC（DCL/DCH） | ZJIES6028MW-GC- 8GT16GB-AC（DCL/DCH） | ||
IEEE标准 | ||||
IEEE802.3、IEEE802.3u、IEEE802.3ab、 IEEE802.3z、 IEEE802.3x、 IEEE802.3d 、IEEE802.1w、 IEEE802.1s 、ITU-T G.8032、 IEEE802.1p 、IEEE802.1Q、 IEEE802.3ad、 IEEE802.1x 、IEEE802.1ab | ||||
交换特性 | ||||
MAC地址表 | 8K | |||
数据包缓存 | 4Mbit | |||
处理方式 | 存储转发 | |||
接口 | ||||
以太网电口 | 24*10/100/1000Base-T | 16*10/100/1000Base-T | 8*10/100/1000Base-T | |
以太网光口 | 4*1000Base-X SFP插槽光口 | 8*1000Base-X SFP插槽光口 | 16*1000Base-X SFP插槽光口 | |
LED指示灯 | 电源、电口、光口、状态 | |||
控制串口 | RS-232，RJ45连接器，9600bps，8，N，1 | |||
电源 | ||||
AC电源输入 | 4针端子，单/双电源可选；220V电源支持范围为100~240VAC | |||
DC电源输入 | 4针端子，双输入电源;24VDC电源支持范围为12-36VDC；48VDC电源支持范围为36-56VDC | |||
电源功耗 | 最大30瓦 | |||
电源保护 | 反接保护、过载保护 | |||
告警 | 2针端子 | |||
告警参数 | 220V，最大2A | |||
物理特性 | ||||
外壳 | IP40金属外壳 | |||
安装方式 | 标准机架式安装 | |||
尺寸 | 440(W)x44(H)x240(D)mm | |||
环境属性 | ||||
工作温度 | -40~75°C | |||
储存温度 | -40°C~85°C | |||
相对湿度 | 5~95%(无凝霜) | |||
质保期 | ||||
MTBF | 320000h | |||
保修期 | 5年 | |||
软件特性 | ||||
设备管理 | Web/CLI管理及用户登录密码保护, SNMPv1，v2c， | |||
安全特性 | 基于端口的MAC过滤、MAC地址绑定、端口环回保护 | |||
VLAN | 端口VLAN、管理VLAN、IEEE802.1QTag、最大VLAN数：4094 | |||
网络冗余 | 支持STP(IEEE802.1d)，RSTP(IEEE802.1w)和ERPS（G.8032自愈时间<50ms） | |||
链路聚合 | 5组链路聚合，每组最多8个端口 | |||
QoS | 内部优先级调度方式；802.1p/DSCP队列调度，；基于端口的QOS配置、拥塞管理、流量整形 | |||
端口镜像 | 基于端口的单向和双向流量镜像 | |||
IGMP组播 | IGMPSnooping，最多支持50个组播组 | |||
流量控制 | 基于拥塞控制的流量控制 | |||
广播风暴控制 | 基于百分比、包速率的广播风暴控制 | |||
固件升级 | WEB页面升级 | |||
配置文件 | 配置文件保存、导入、导出 | |||
