产品特性
| 全国产自主可控,采用全国产芯片,自研操作系统,安全可靠；
| 符合智能变电站以太网交换机领域行业标准和国家电网四统一企业标准；
| 支持国网调度(2017)1084号文件,可接入网络安全监控装置；
| 最多支持24路千兆电口；
| 最多支持20路千兆或16路百兆SFP插槽光口；
| 支持STP、RSTP、MSTP、MRP等多种环网冗余协议；
| 支持IEC61850MMS建模管理；
| 支持基于时间戳的延时可测功能；
| 支持双电源模块冗余运行,双路告警接点,可针对不同严重等级的故障区分告警；
| 无风扇设计,铝合金机箱,防护等级IP40,工业4级EMC标准；
产品概述
ZJIES-900系列国产化变电站工业以太网交换机，为满足电力行业部署安全自主可控网络的需要，而推出的新一代自主可控变电站工业以太网交换机产品。采用国产主流交换芯片，配套元器件均采用国产品牌。管理功能齐全，冗余电源输入，宽温设计，强抗电磁干扰能力，可广泛应用于各种电压等级的智能变电站现场，实现智能变电站网络交换机标准化，为电网安全稳定运行提供可靠保障。
交换机规格
ZJIES-900国产化变电站工业以太网交换机 | |||
产品型号 |
|
|
|

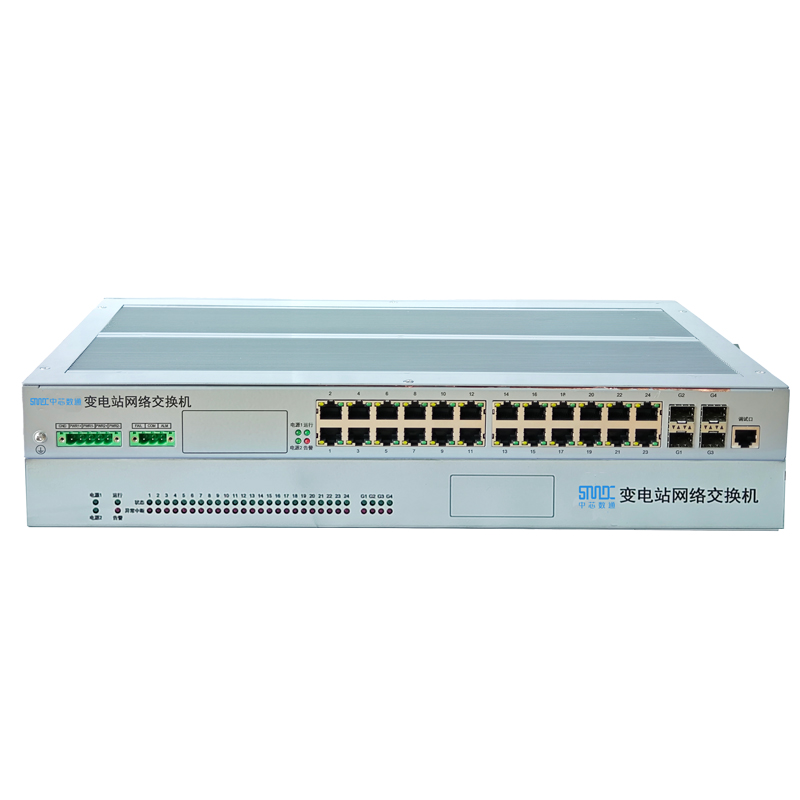

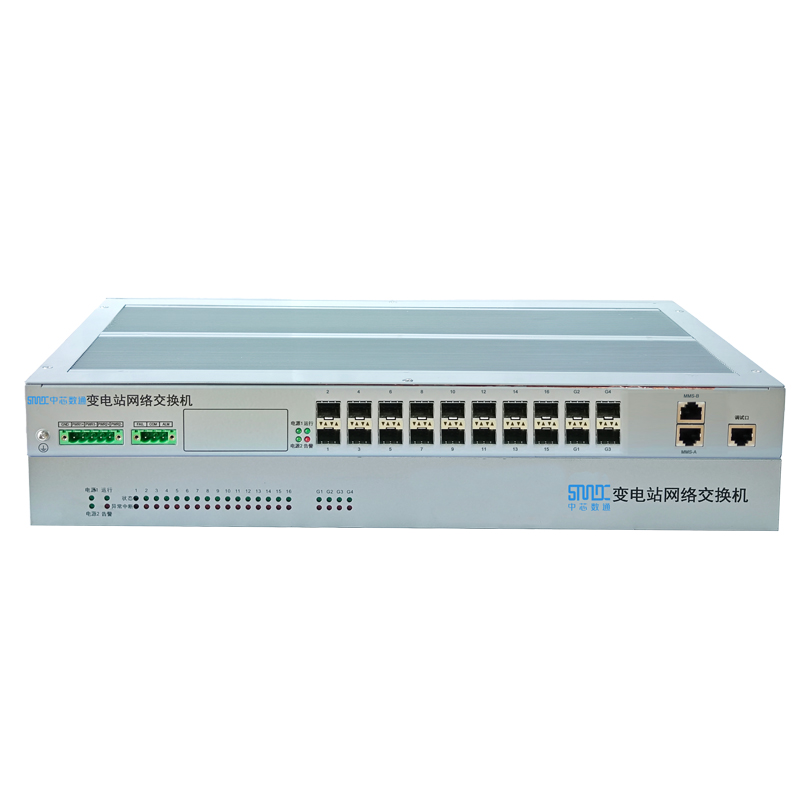

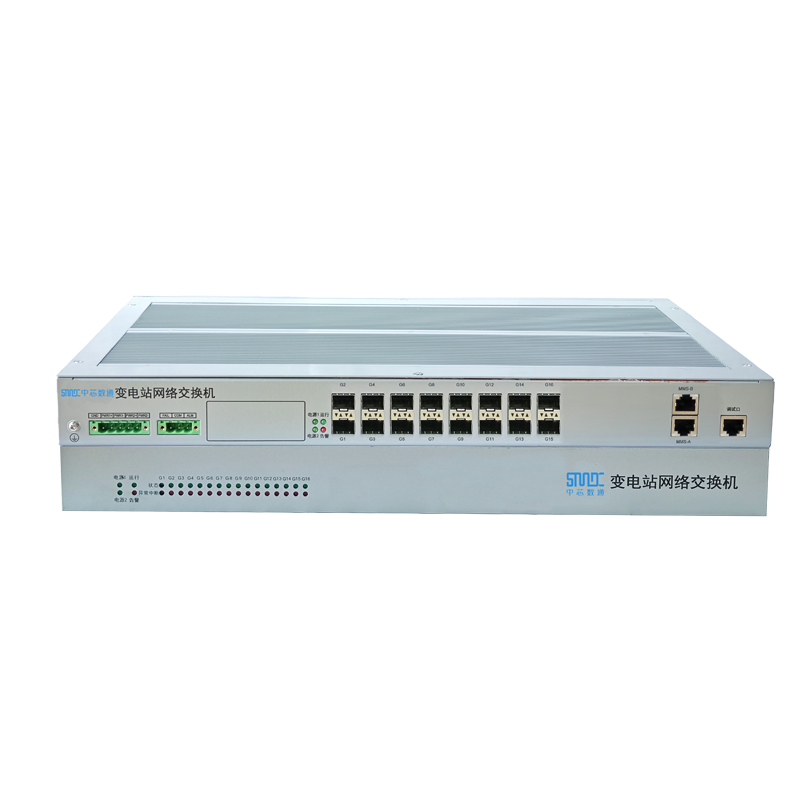

ZJIES916-G-G16-A0 | ZJIES920-G-F16G4-A0 | ZJIES928-Z-E24G4-A0 | |
IEEE标准 | |||
IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3z、IEEE802.3x、IEEE802.3d、IEEE802.1w、IEEE802.1s、ITU-T G.8032、IEEE802.1p、IEEE802.1Q、IEEE802.3ad、IEEE802.1x | |||
业务接口 | |||
以太网电口 | - | - | 24*10/100Base-T(X) RJ45电口 |
以太网光口 | 16*1000base-X SFP光口 | 16*100base-X SFP光口4*1000base-X SFP光口 | 4*1000base-X SFP光口 |
单/多模可选，自适应，即插即用 | |||
MMS配置接口 | 2*MMS 100Base-TX RJ45接口 | - | |
Console接口 | 1*RS-232，RJ45连接器，115200bps，8，N，1； | ||
电源特性 | |||
工作电压 | AC/DC 110/220V宽压范围 | ||
整机功耗 | ＜40W@满载 | ||
电源备份 | 支持冗余电源，双电源可选配 | ||
继电器告警 | 双路继电器告警，最大电流：8A@250VAC | ||
电源保护 | 反接保护、过载保护 | ||
传输距离 | |||
以太网双绞线 | 100m（标准CAT5/CAT5e线缆） | ||
光纤 | 千兆多模550m@850nm，千兆单模20Km@1310nm | ||
环境属性 | |||
工作温度 | -40~75°C | ||
储存温度 | -40°C~85°C | ||
相对湿度 | 5%~95%(无凝霜) | ||
物理特性 | |||
外壳 | IP40金属外壳 | ||
安装方式 | 19英寸标准1U机架式安装 | ||
尺寸 | 440(W)x44(H)x310(D)mm | ||
电磁兼容性能 | |||
GB/T 17626.2 | 静电放电抗扰度 4 级 | ||
GB/T 17626.3 | 射频电磁场辐射抗扰度 3 级 | ||
GB/T 17626.4 | 电快速瞬变脉冲群抗扰度 4 级 | ||
GB/T 17626.5 | 浪涌（冲击）抗扰度 4 级 | ||
GB/T 17626.6 | 射频场感应的传导骚扰抗扰度 3 级 | ||
GB/T 17626.8 | 工频磁场抗扰度 5 级 | ||
GB/T 17626.9 | 脉冲磁场抗扰度 5 级 | ||
GB/T 17626.10 | 阻尼振荡磁场抗扰度 3 级 | ||
GB/T 17626.18 | 振荡波抗扰度 3 级 | ||
GB/T 17626.16 | 0Hz～150kHz 共模传导骚扰抗扰度 3 级 | ||
GB/T 17626.29 | 直流电源暂降、暂时中断抗扰度 100ms/0％ | ||
管理特性 | |||
系统管理 | 命令行及WEB页面配置、Telnet远程配置、SSH 、SNMP V1/V2c/V3；IEC61850MMS建模管理、LLDP、系统日志 | ||
配置加载 | CSD文件离线配置管理,支持CSD文件导入、导出；配置模式选择,清除配置,配置保存、配置文件导入导出 | ||
时间管理 | 时区管理,时间的修改、SNTP、NTP | ||
规格特性 | |||
自主可控 | 采用国产化交换芯片及自研操作系统，100%国产化 | ||
风暴抑制 | 广播、组播、未知单播 | ||
组播功能 | IGMP Snooping(V1、V2、V3)、静态组播组、GMRP | ||
环网协议 | STP、RSTP、MSTP、MRP | ||
端口镜像 | 端口，VLAN和流出、入口方向镜像 | ||
MAC地址 | 16K个MAC地址 | ||
VLAN | 4K个VLAN | ||
Qos特性 | Port、Vlan、IPSubNetVlan、MacBaseVlan、ProtocolVlan、ACL
SP、WDRR、SP+WDRR三种调度模式；端口和队列的整形；流量监管；出方向重映射 | ||
ACL | 基于源端口，MAC地址，802.1P优先级，VLAN
ID，协议类型，TOS，DSCP，IP地址的TCP/UDP端口号和TCP标志 | ||
流量控制 | 优先级、队列调度策略、端口与流限速的流量控制 | ||
安全特性 | Port/MAC/IP 绑定、风暴控制、802.1X认证协议、出入方向VLAN过滤 | ||
质保期 | |||
MTBF | 320000h | ||
保修期 | 5年 | ||
