产品特性
| 全自主可控国产化TSN网络交换芯片；
| 最多支持4路万兆SFP+插槽或4路千兆SFP插槽光口；
| 最多支持8\16\24路千兆电口；
| 最多支持20路千兆SFP插槽光口；
| 支持IEEE802.1AS、IEEE802.1Qbv、IEEE802.1Qbu、IEEE802.1CB、IEEE802.1Qci和IEEE802.1Qcc等TSN时间敏感网络协议标准；
| 支持PTP精确时间协议，提供亚微秒级同步精度，满足高精度时间同步要求；
| 支持符合DL/ T860规定的GOOSE报文、SV数据帧交换延时累加功能；
| 支持STP、RSTP、MSTP、MRP环网冗余协议，环网自愈时间≤50ms；
| 可选（DCL/DCH） 24V/48V,AC 220V电源输入；
| 支持QoS、VLAN、ACL、IGMPSnooping等管理功能；
| 支持宽温作范围-40~+75℃；
| 支持IP40防护等级；
| 支持机架及导轨安装方式；
产品概述
ZJIES-TSN系列国产化时间敏感网络工业以太网交换机，是一款集成了时间敏感网络（TSN）特性的机架式管理型工业以太网交换机，支持PTP精确时间协议，提供亚微秒级同步精度，满足高精度时间同步要求。同时为满足国家特种行业客户部署安全自主可控网络的需要，采用国产主流交换芯片，配套元器件均采用国产品牌，是新一代自主可控工业以太网交换机产品。产品满足IEC61850-3标准，支持WEB管理，管理功能齐全，包括QoS、VLAN、ACL、IGMPSnooping等，提高了网络的可靠性和互通性。宽温设计，强抗电磁干扰能力，满足严苛的工业现场环境应用的需求，适合构建高速率工业现场接入网络。
交换机规格
ZJIES-TSN国产化时间敏感网络工业以太网交换机 | ||
产品型号 |
|
|

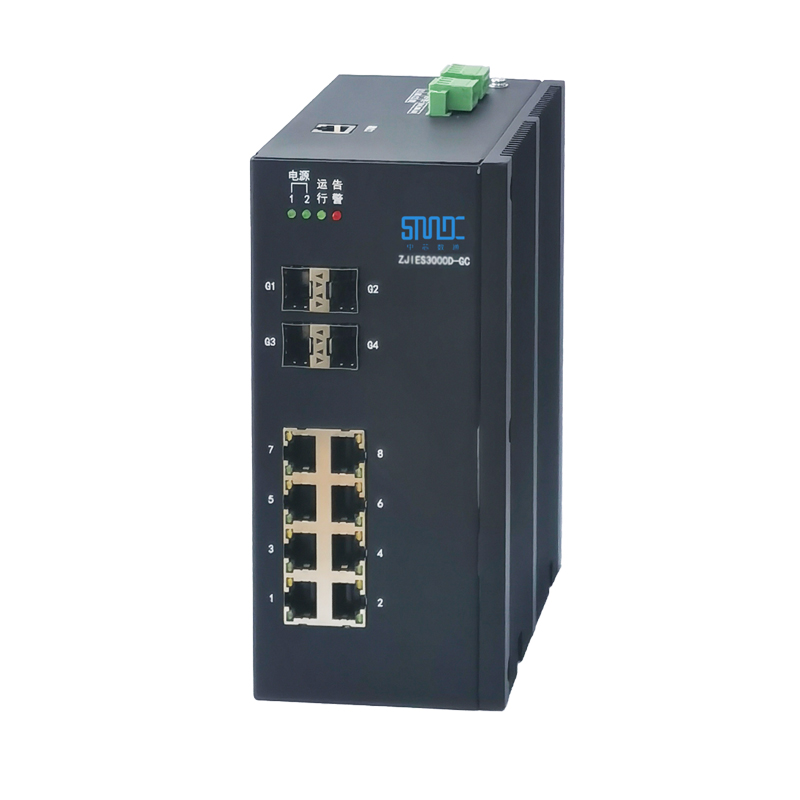

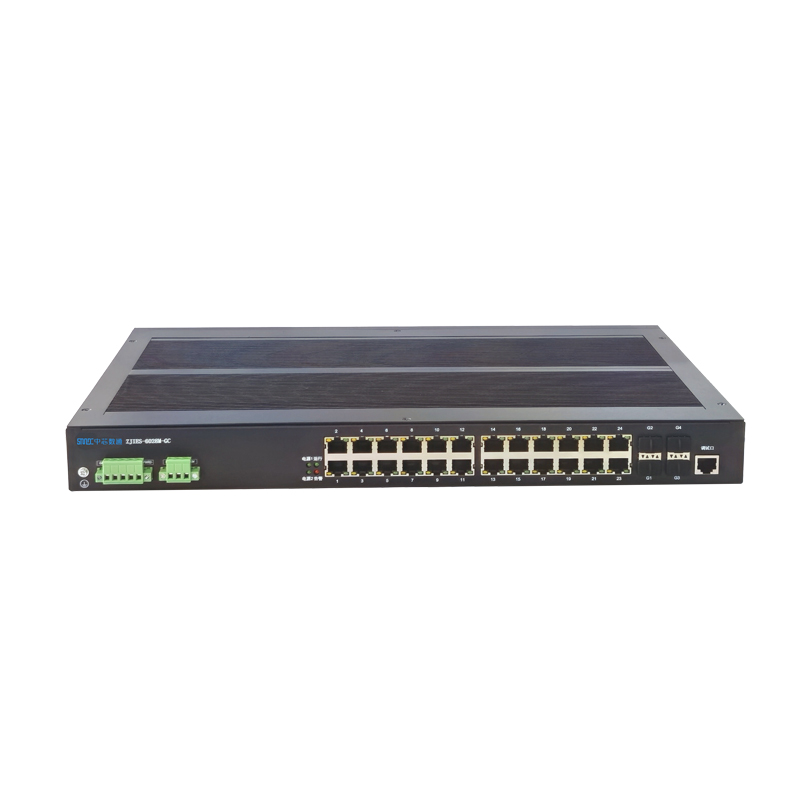

ZJIES6028M-GC-TSN-24GT4GB-AC（DCL/DCH） | ZJIES3000D-GC-TSN-8GT4GB-AC（DCL/DCH） | |
IEEE标准 | ||
IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3z、IEEE802.3x、IEEE802.3d、IEEE802.1w、IEEE802.1s、ITU-T G.8032、IEEE802.1p、IEEE802.1Q、IEEE802.3ad、IEEE802.1x、IEEE802.1ab、TSN标准 IEEE 802.1AS、IEEE 802.1Qbv、IEEE 802.1Qci、IEEE 802.1CB、IEEE 802.1Qbu | ||
交换特性 | ||
MAC地址表 | 8K | |
数据包缓存 | 4Mbit | |
交换延迟 | <10μs | |
处理方式 | 存储转发 | |
接口 | ||
以太网电口 | 8*10/100/1000Base-T | 24*10/100/1000Base-T |
以太网光口 | 4*1000Base-X SFP插槽光口 | 4*1000Base-X SFP插槽光口 |
LED指示灯 | 电源、电口、光口、运行、告警 | |
控制串口 | RS-232，RJ45连接器，115200bps，8，N，1 | |
电源 | ||
AC电源输入 | 4针端子，单/双电源可选；220V电源支持范围为100~240VAC | |
DC电源输入 | 4针端子，双输入电源;24VDC电源支持范围为12-36VDC；48VDC电源支持范围为36-56VDC | |
电源功耗 | 最大30瓦 | 最大10瓦 |
电源保护 | 反接保护、过载保护 | |
告警 | 3针端子 | |
物理特性 | ||
外壳 | IP40金属外壳 | |
安装方式 | 标准机架式安装 | 默认导轨安装，可选壁挂安装 |
尺寸 | 440(W)x44(H)x310(D)mm | 83(W)x180(H)x170(D)mm |
ZJIES-TSN国产化时间敏感网络工业以太网交换机 | ||
产品型号 |
|
|

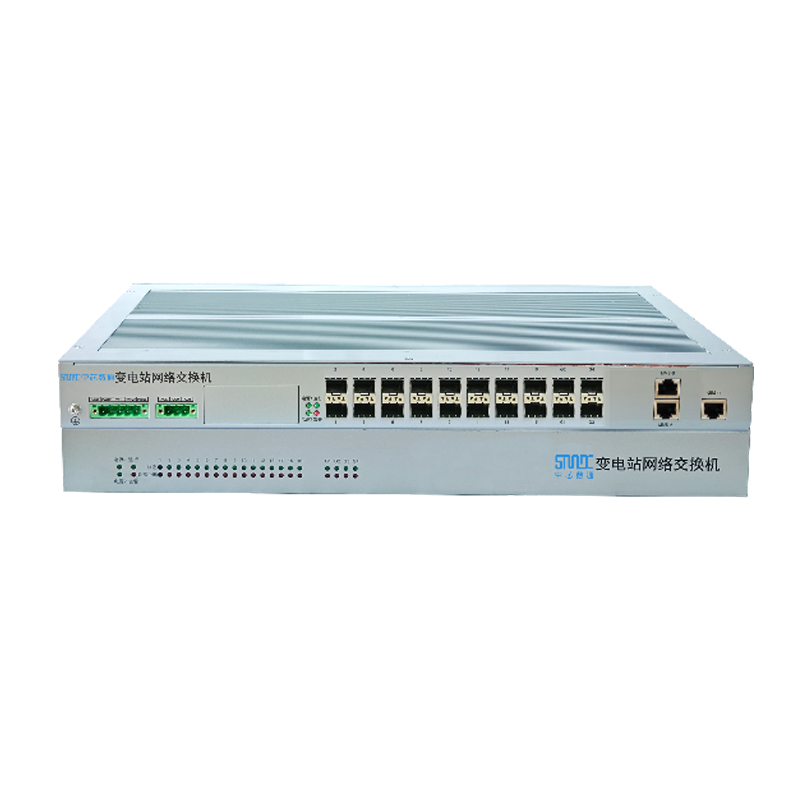

ZJIES6028M-GC-TSN-20GB-AC（DCL/DCH） | ZJIES6028M-GC-TSN-8GT20GB-AC（DCL/DCH） | |
IEEE标准 | ||
IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3z、IEEE802.3x、IEEE802.3d、IEEE802.1w、IEEE802.1s、ITU-T G.8032、IEEE802.1p、IEEE802.1Q、IEEE802.3ad、IEEE802.1x、IEEE802.1ab、TSN标准 IEEE 802.1AS、IEEE 802.1Qbv、IEEE 802.1Qci、IEEE 802.1CB、IEEE 802.1Qbu | ||
交换特性 | ||
MAC地址表 | 8K | |
数据包缓存 | 4Mbit | |
交换延迟 | <10μs | |
处理方式 | 存储转发 | |
接口 | ||
以太网电口 | - | 8*10/100/1000Base-T |
以太网光口 | 20*1000Base-X
SFP | |
LED指示灯 | 电源、电口、光口、运行、告警 | |
控制串口 | RS-232，RJ45连接器，115200bps，8，N，1 | |
电源 | ||
AC电源输入 | 4针端子，单/双电源可选；220V电源支持范围为100~240VAC | |
DC电源输入 | 4针端子，双输入电源;24VDC电源支持范围为12-36VDC；48VDC电源支持范围为36-56VDC | |
电源功耗 | 最大30瓦 | |
电源保护 | 反接保护、过载保护 | |
告警 | 3针端子 | |
物理特性 | ||
外壳 | IP40金属外壳 | |
安装方式 | 标准机架式安装 | |
尺寸 | 440(W)x44(H)x310(D)mm | |
环境属性 | ||
工作温度 | -40~75°C | |
储存温度 | -40°C~85°C | |
相对湿度 | 5~95%(无凝霜) | |
软件特性 | ||
时钟管理 | 支持SNTP Client;支持PTP, IEEE1588(硬件和软件支持) | |
设备管理 | Web/CLI管理及用户登录密码保护, SNMPv1，v2c， | |
安全特性 | 基于端口的MAC过滤、MAC地址绑定、端口环回保护 | |
VLAN | 端口VLAN、管理VLAN、IEEE802.1QTag、最大VLAN数：4094 | |
网络冗余 | 支持STP(IEEE802.1d)，RSTP(IEEE802.1w)和ERPS（G.8032自愈时间<50ms） | |
链路聚合 | 5组链路聚合，每组最多8个端口 | |
QoS | 内部优先级调度方式；802.1p/DSCP队列调度，；基于端口的QOS配置、拥塞管理、流量整形 | |
端口镜像 | 基于端口的单向和双向流量镜像 | |
IGMP组播 | IGMPSnooping，最多支持50个组播组 | |
流量控制 | 基于拥塞控制的流量控制 | |
广播风暴控制 | 基于百分比、包速率的广播风暴控制 | |
固件升级 | WEB页面升级 | |
配置文件 | 配置文件保存、导入、导出 | |
三层功能（若选三层交换机配置） | ||
BFD | 软件实现，标准功能 | |
DHCP | DHCP系列功能 | |
ARPPROXY | ARP代理 | |
IGMP | 三层IGMP组播协议 | |
PIM | 支持PIM-DM、PIMSM | |
IPSG | 安全控制 | |
NTP | 支持网络时间同步协议 | |
路由 | IPV4和IPV6环境下的策略路由、IPV4静态路由、RIPV1/V2、OSPF、IPV6静态路由 | |
VRRP | 虚拟路由冗余协议、以太环网保护；环网故障恢复时间小于200ms | |
质保期 | ||
MTBF | 320000h | |
保修期 | 5年 | |
