应用部署

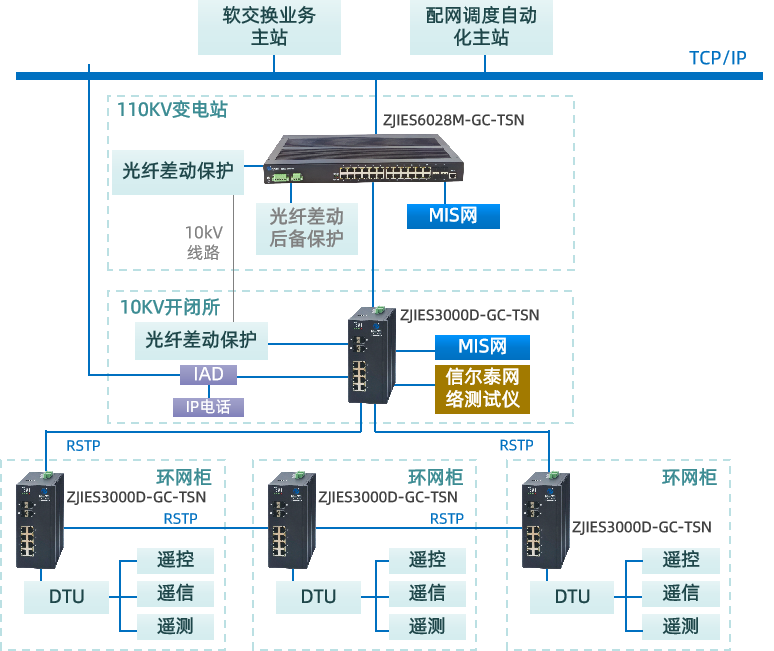

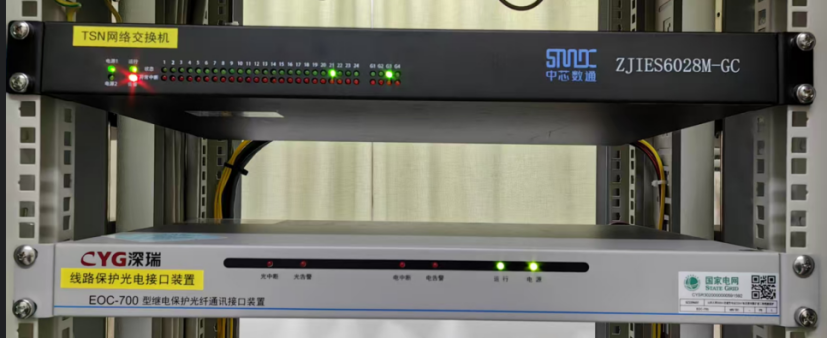

在一个110KV变电站部署ZJIES6028M-GC，连接配网调度自动化主站、光纤差动保护、MIS内网，构建与10kv开闭所内ZJIES3000D-GC的TSN网络。

图2 110KV变电站部署现场图

在一个10KV开闭所部署1台ZJIES3000D-GC，连接光纤差动保护、MIS内网、IAD、IP电话，构建与110KV变电站内ZJIES6028M-GC的TSN网络，与环网柜内ZJIES3000D-GC共同构建基于TSN网络及Rstp环网。

图3 10KV开闭所部署现场图

在三个环网柜分别各部署1台ZJIES3000D-GC，连接柜内DTU，环网柜内ZJIES3000D-GC手拉手，与开闭所内ZJIES3000D-GC共同构建基于TSN网络及Rstp环网。

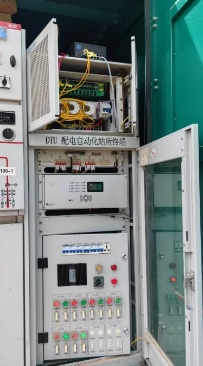

图4 环网柜部署现场图

测试结论

截至2025年5月23日17时挂网测试截止，所承载业务无异常，TSN网络稳定性测试通过。共通过六项测试：

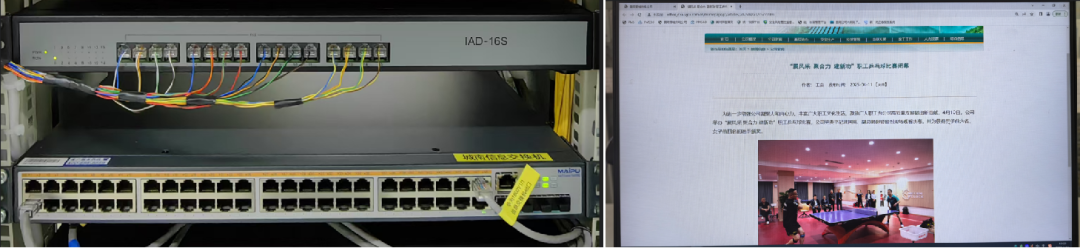

▶业务承载测试：TSN网络中线路保护装置正常通信、配网自动化三遥业务正常通信、IP电话可正常使用、可正常访问MIS内网。

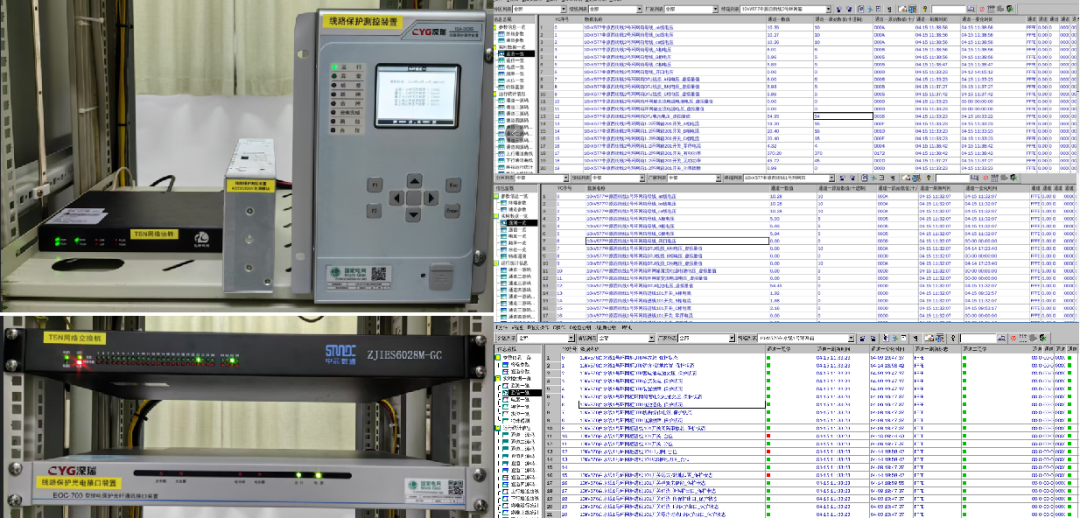

左图 TSN网络中线路保护装置正常通信

右图 TSN网络中配网自动化三遥业务正常通信

左图 TSN网络中IP电话可正常使用

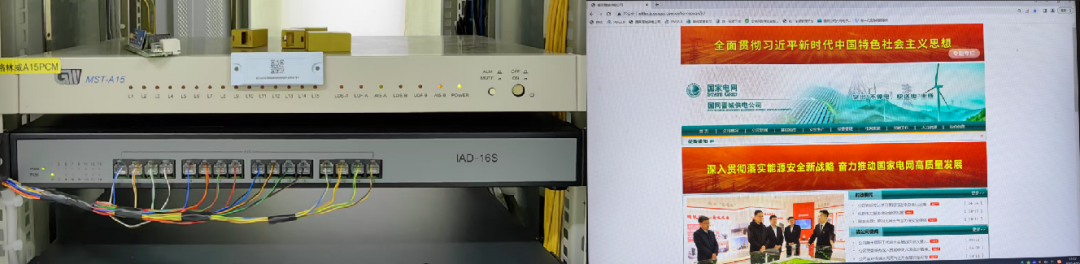

右图 TSN网络中可正常访问MIS内网

▶ TDM硬通道隔离测试：当开启TSN时，在对应端口上抓包，关键业务数据被严格限定在预设的周期时隙窗口传输，在固定的时间转发固定的数据业务包。

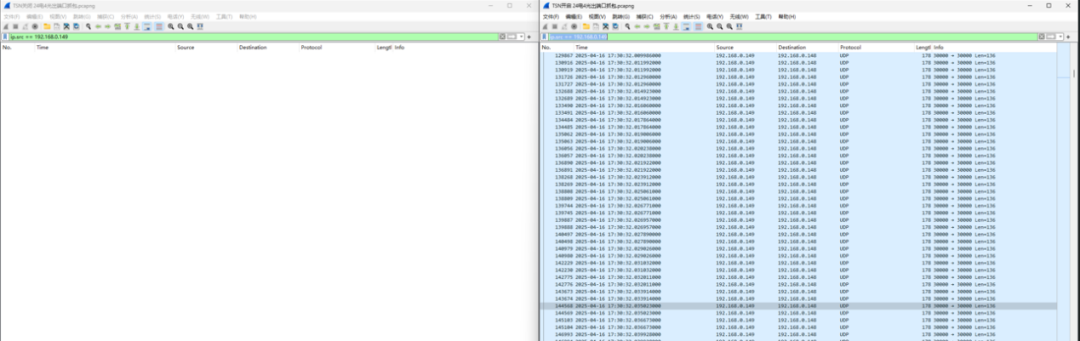

左图 TSN功能关闭，交换机端口数据抓包

右图 TSN功能开启，交换机端口数据抓包

▶ 确定性转发测试：开启TSN时，设备通过TSN机制为光纤差动保护、三遥业务预留确定性带宽，业务报文可稳定捕获且通信状态正常，物理层隔离有效避免带宽竞争。

TSN功能关闭与开启出端口流量对比

左侧为关闭，右侧为开启

（三遥业务）

TSN功能关闭与开启出端口流量对比

左侧为关闭，右侧为开启

（光纤差动保护业务）

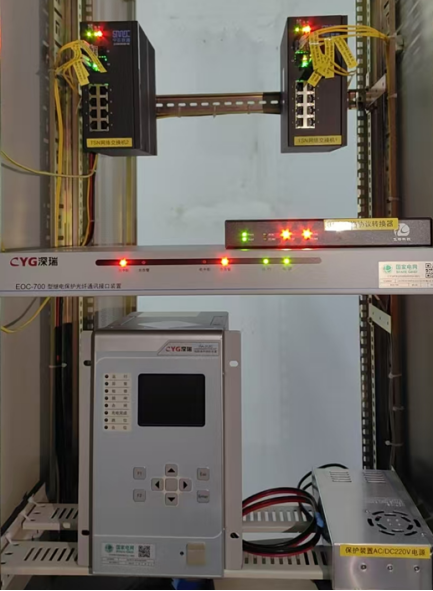

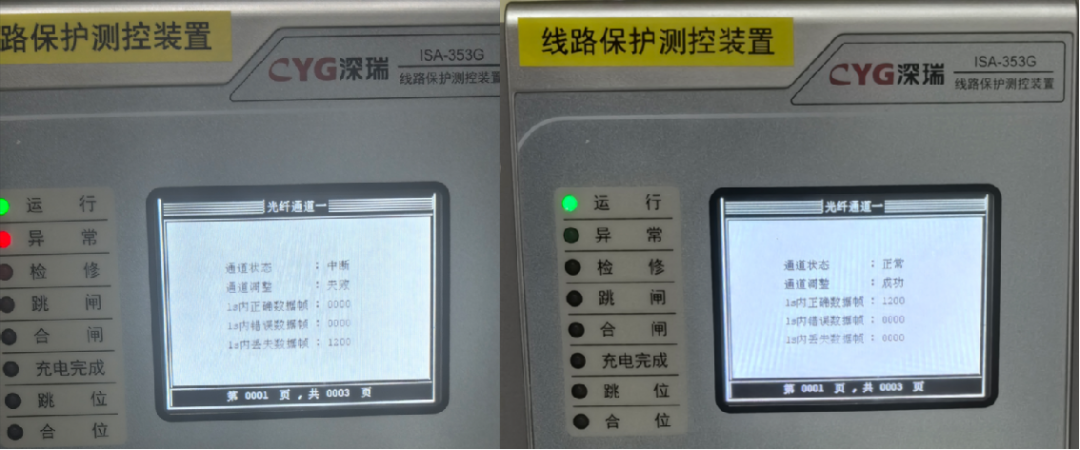

左图 TSN关闭，光纤差动保护业务通信中断

右图 TSN开启，光纤差动保护业务通信正常不丢帧

▶环网冗余测试：单点故障（任意光纤断开）切换时间≤10ms，超规满足国标ERPS/G.8032及DL/T 1241-2024第7.2.3条（≤50ms）要求，关键性能指标达成率突破行业基准。

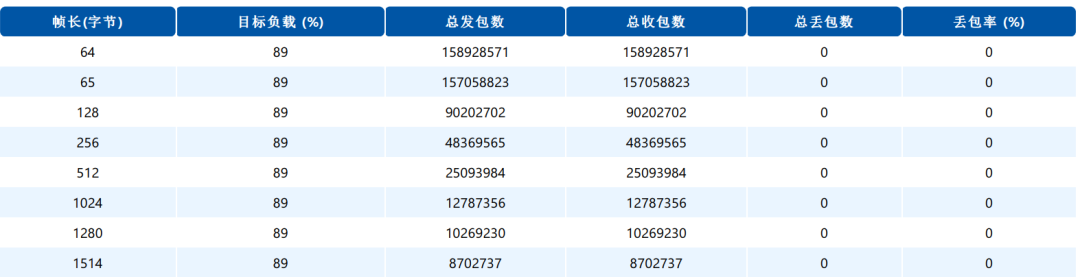

▶带业务网络性能测试：各业务节点业务流量正常转发，无丢包错包。

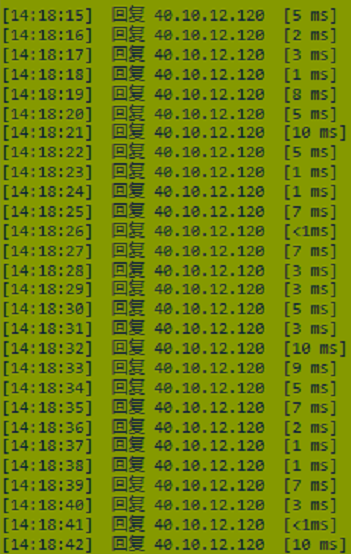

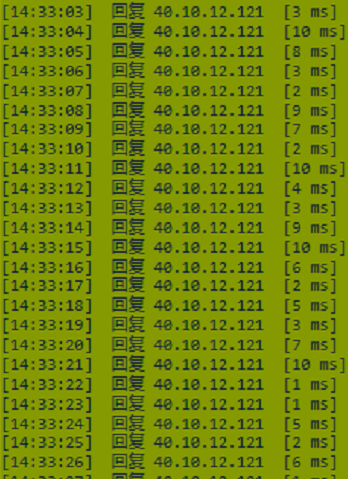

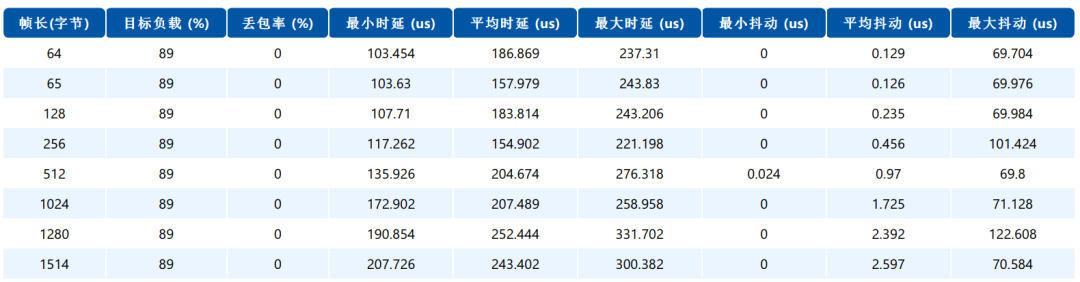

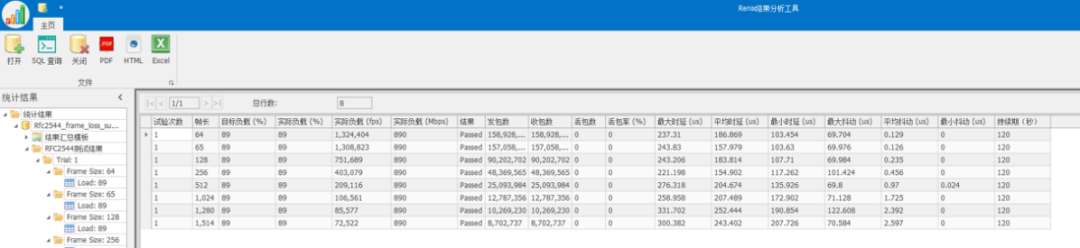

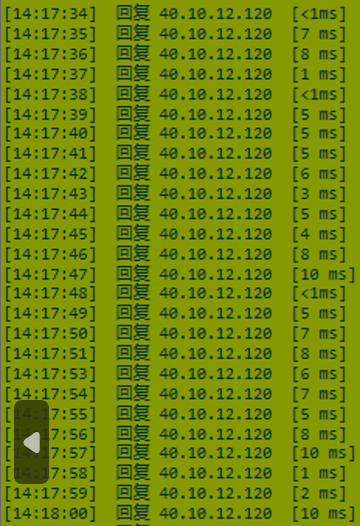

时延和时延抖动

丢包率

▶挂网稳定性测试：配网调度光纤差动线路保护、配网自动化三遥、软交换电话、MIS内网四类业务在挂网测试期间稳定、正常。

左图 TSN网络中线路保护装置稳定正常通信

右图 TSN网络中配网自动化三遥业务稳定正常通信

左图 TSN网络中IP电话可稳定正常使用

右图 TSN网络中可稳定正常访问MIS内网

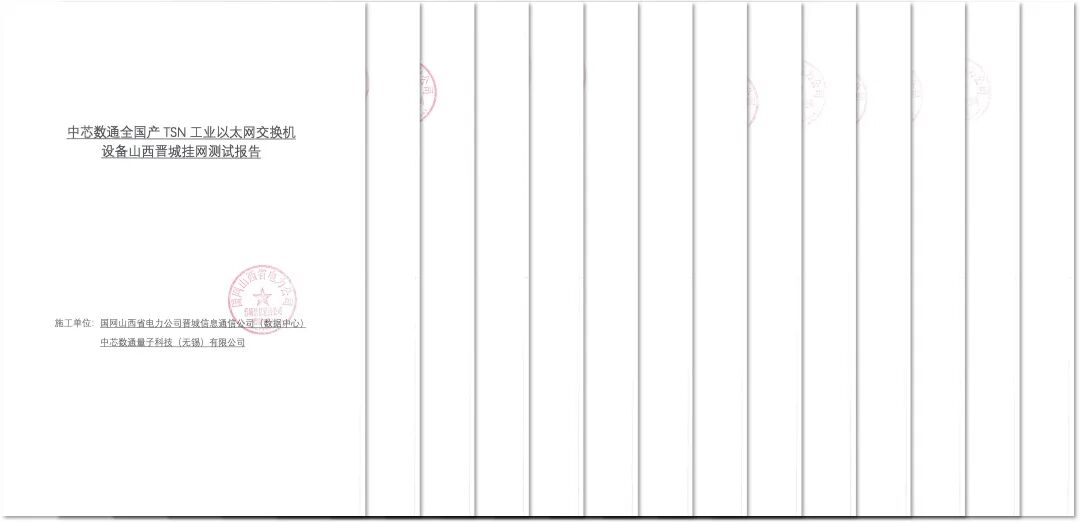

测试报告

现网业务于2025年3月3日17时起开始长期业务挂网测试，截至2025年5月23日17时，所承载业务无异常，TSN网络稳定性测试通过。

测试报告

本次测试首次验证了TSN技术在国家电网配网自动化通信网络中的创新应用，实现了国网“一网承载”跨安全大区多业务的目标。TSN网络的硬通道隔离、确定性转发、低延时、高可靠性等特性得到了充分验证，满足了配网自动化系统对通信网络的高隔离、大带宽、低延时、端到端确定性转发的要求。

从实验室到变电站，从标准符合到场景验证，中芯数通用硬核实力诠释"中国智造"。随着国产化产品在电力通信场景的深度应用，我们将持续深耕电力通信领域，为构建安全可控的新型电力系统注入更强动能！
